一、工作原理

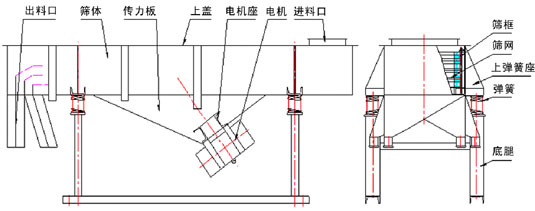

DZSF系列直線振動篩（長方形振動篩）為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074―5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。
二、工作特點
該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。
三、主要適用行業
該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。
四、型號說明
D----------------------------------電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF----------------------------------篩分機
1030-------------------------------篩面尺寸（1000mm寬x3000mm長)
1----------------------------------一層(一層篩網二個出料口)
S---------------------------------（304不銹鋼）鋼板材質
1----------------------------------一層(一層篩網二個出料口)
S---------------------------------（304不銹鋼）鋼板材質
五、篩分原理
物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒.
六、主要技術參數和外形尺寸：
|
型 號 |
DZSF-1030 |
|
公稱尺寸(mm) |
1000×3000 |
|
物料粒度(mm) |
0.074--10 |
|
振次(次/分) |
960 |
|
篩面傾角 |
0°－7° |
|
振 幅 |
3―4.5 |
|
層 數 |
1--6 |
|
功率(kw) |
2×(0.4-1） |

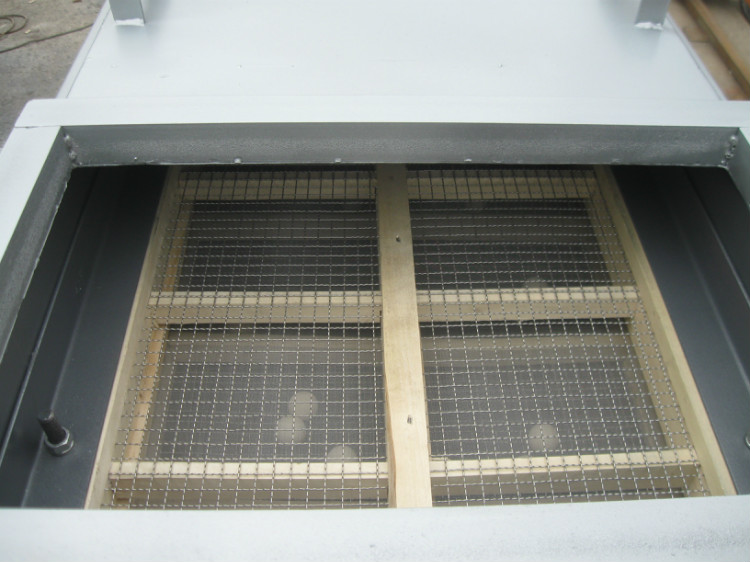

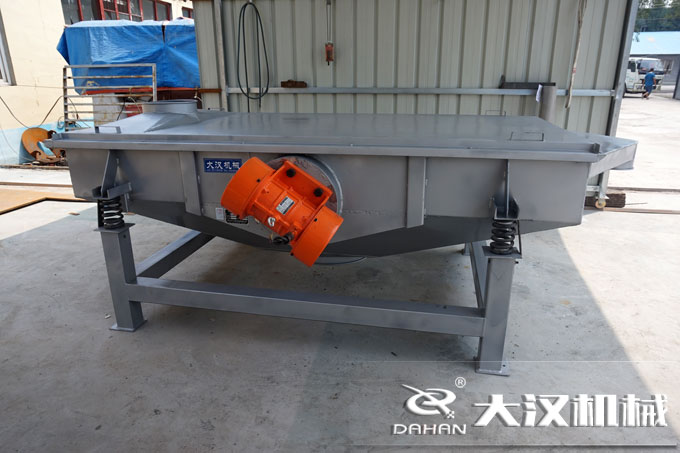

直線振動篩制造細節圖：
